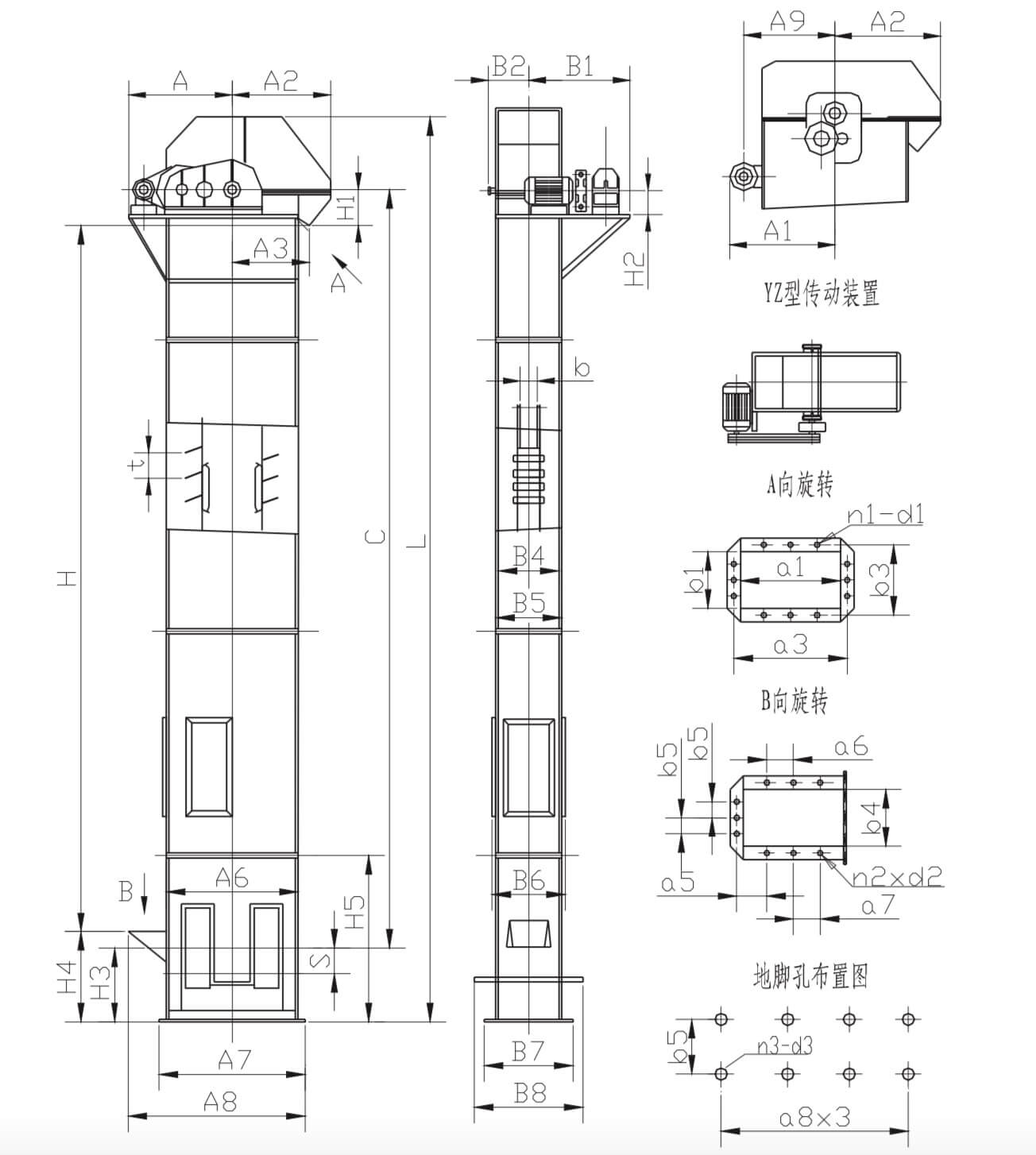

Description et dessin des dimensions globales
Le élévateur à godets à chaîne TH est conçu et fabriqué selon la norme nationale, et sa chaîne de traction est conforme à ISO610-79, avec une grande charge de rupture, une bonne résistance à l'usure et une longue durée de vie. La queue est tendue par gravité, et le fonctionnement est stable et fiable. Le rouleau de chaîne est pliable, ce qui est pratique pour la maintenance et le remplacement. Cette machine est utilisée pour le mélange ou le déchargement par gravité, convient pour transporter des matériaux en poudre, granulaires et peu abrasifs avec une densité de stockage de 15ton / m3, et la température du matériau n'est pas supérieure à 250 ° C. Cette machine a deux types de trémies: le type ZH (trémie moyennement profonde) convient pour transporter des matériaux humides, agglomérants et difficiles à jeter, tels que le sable humide, le sable de moulage, les engrais chimiques, la poudre d'alcali, le type SH (trémie profonde) convient pour transporter des matériaux secs, lâches et faciles à jeter, tels que le ciment, le gravier, le bloc de charbon, etc. Le réducteur ZJ et le réducteur à dents dures ZSY sont respectivement équipés. Le réducteur monté sur arbre de type ZJ est directement installé sur la tête de broche, éliminant la plate-forme de transmission, le couplage, etc., ce qui rend la structure compacte et légère, et possède un dispositif de roulement de forme spéciale à l'intérieur, qui est fiable. Le réducteur a un faible bruit, un fonctionnement stable et flotte avec la broche, ce qui peut éliminer le stress d'installation, etc. La capacité de transport maximale de la machine est de 365M³/heure, et la hauteur de levage maximale est de 50 mètres.
TH GTH Élévateur à godets (chaîne annulaire)
|
Modèle |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
|||||||
|
Modèle de seau |
ZH |
SH |
ZH SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
||
|
Capacité |
M³/H |
35 |
60 |
60 94 |
75 |
118 |
114 |
185 |
146 |
235 |
235 |
365 |
|
|
seau |
largeur |
mm |
315 |
400 |
500 |
630 |
800 |
1000 |
|||||
|
capacité |
L |
3,75 |
6 |
5,9 9,5 |
9,3 |
15 |
14,6 |
23.6 |
23.3 |
37.5 |
37.5 |
58 |
|
|
tonalité |
mm |
512 |
688 |
920 |
|||||||||
|
chaîne |
tonalité |
18X64 |
22X86 |
26x92 |
|||||||||
|
hoop |
|
7 |
9 |
||||||||||
|
quantity |
|
2 |
|||||||||||
|
Charge de rupture unique (minimum) |
KN |
≥320 |
≥480 |
≥570 |
|||||||||
|
diamètre |
mm |
630 |
710 |
800 |
900 |
1000 |
1250 |
||||||
|
vitesse |
m/s |
1,4 |
1,5 |
1,6 |
|||||||||
|
Vitesse de broche |
Tours par minute |
42,5 |
37,6 |
35,8 |
31,8 |
30,5 |
24,4 |
||||||
|
|
TH315 |
TH400 |
Th500 |
Th630 |
|
|
taille globale |
L |
C+1643 |
C+1763 |
C+2024 |
C+2384 |
|
H |
C-1060 |
C-1500 |
C-1805 |
C-2225 |
|
|
H3 |
900 |
950 |
1060 |
1250 |
|
|
S |
250 |
250 |
25 |
300 |
|
|
seau |
t |
512 |
512 |
688 |
688 |
|
b |
315 |
400 |
500 |
630 |
|
|
taille de trou de pied |
a8 |
350 |
400 |
360 |
400 |
|
b8 |
571 |
658 |
788 |
918 |
|
|
n3 |
8 |
8 |
10 |
10 |
|
|
d3 |
22 |
22 |
26 |
26 |
|
|
pièces et taille globale |
H5 |
1800 |
1900 |
2120 |
2360 |
|
A2 |
1267 |
1394 |
1545 |
1706 |
|
|
A7 |
1416 |
1566 |
1808 |
2008 |
|
|
A8 |
1825 |
2080 |
2380 |
2720 |
|
|
B2 |
443 |
498 |
579 |
644 |
|
|
B7 |
641 |
726 |
878 |
1008 |
|
|
B8 |
695 |
793 |
910 |
1066 |
|
|
tailles de couverture de parties moyennes |
A4 |
1250 |
1400 |
1600 |
1800 |
|
A5 |
1396 |
1546 |
1768 |
1968 |
|
|
A6 |
1439 |
1601 |
1824 |
2026 |
|
|
B4 |
475 |
560 |
670 |
800 |
|
|
B5 |
621 |
706 |
838 |
968 |
|
|
B6 |
707 |
816 |
950 |
1080 |
|
